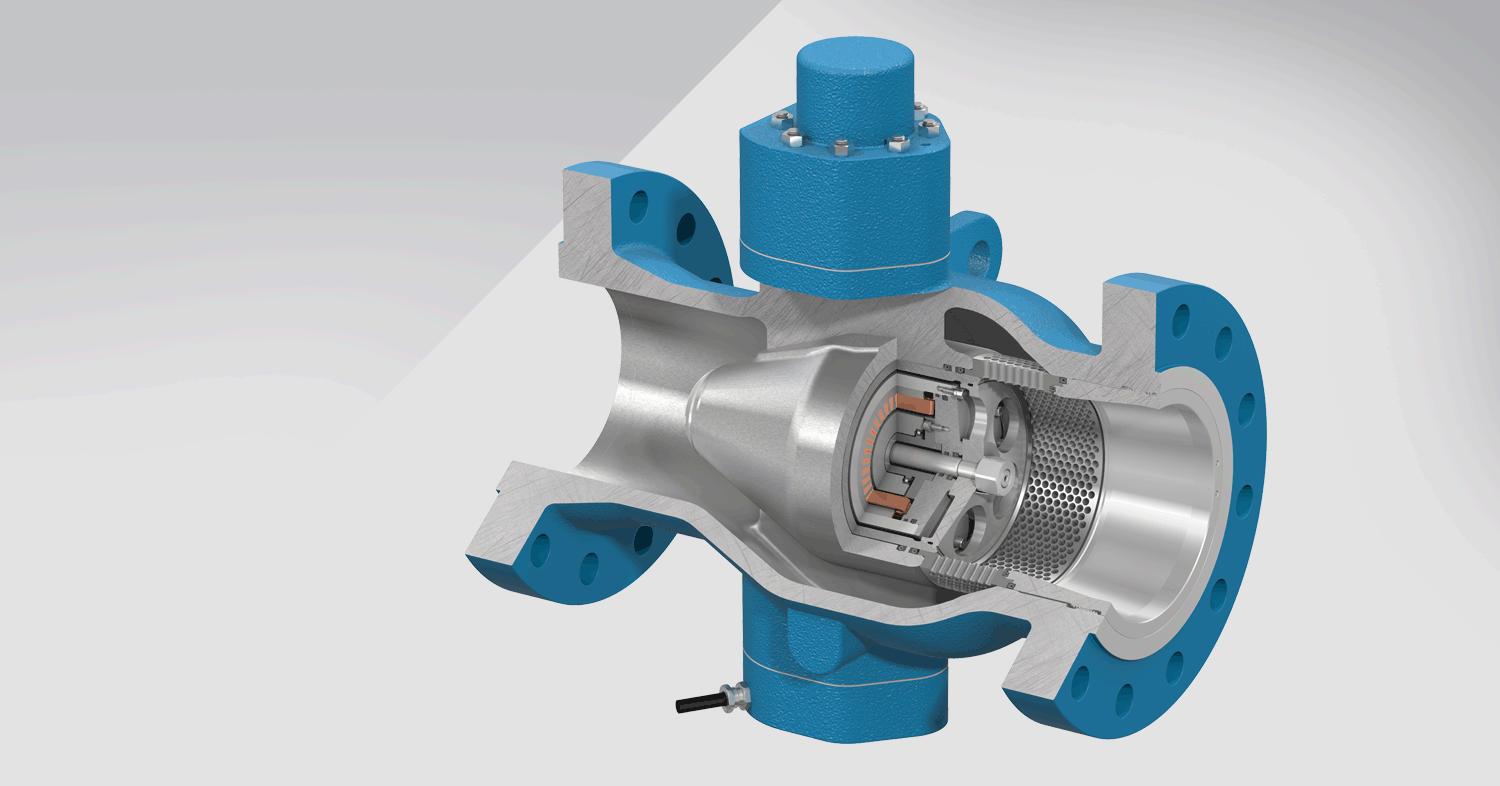

Vanne de régulation zéro émission

Atteignez vos objectifs de développement durable avec la dernière innovation de Mokveld. Cette technologie respectueuse de l'environnement réduit la consommation d’électricité et permet d’atteindre des niveaux d’émissions fugitives nuls sur toute la durée de vie de la vanne. La servotechnologie garantit une régulation très précise et aucun temps mort pendant la régulation. L’empreinte environnementale de ce concept est incomparablement plus faible. Cette conception novatrice, une première mondiale, porte à un niveau supérieur les atouts et les fonctionnalités déjà remarquables des vannes de régulation de débit Mokveld. Les réglementations internationales, le Domaine 1 du protocole sur les GES, et les ambitions des entreprises nécessitent un résultat de zéro émissions nettes. La vanne de régulation ZÉRO émission de Mokveld permet d’y répondre.

Facts

Zéro émission fugitive

Les caractéristiques inhérentes à la conception suppriment les émissions fugitives, les fuites ou les pertes involontaires sur la durée de vie de la vanne. L’actionneur interne élimine le besoin de joints d'étanchéité dynamiques supprimant ainsi la voie de fuite principale des conceptions de vanne plus courantes. Vous pouvez dire adieu à l’usure qui entraîne des émissions croissantes vers l’atmosphère.

Aucune fuite externe pendant la durée de vie de la vanne. Seuls les joints statiques vers l’atmosphère sont présents et le fluide du processus n’est pas en contact direct avec ces joints statiques. Sans joints d’étanchéité de l’arbre et sans raccords, les fuites externes sont impossibles pendant tout le cycle de vie.

La solution parfaite pour les vannes en présence de polluants atmosphériques dangereux, de composés organiques, de fluides dangereux, etc. alors que la conformité à la norme ISO 15848-1 est assurée en permanence.

Flux axial

Un nombre réduit de voies de fuite résulte du moulage monobloc, sans joint de corps/chapeau. Le faible poids et la conception compacte réduisent l’empreinte environnementale dès le processus de moulage. Le débit rationalisé à travers le corps expansé à passage intégral prévient l’érosion et les vibrations, et permet des tailles de vanne plus petites grâce à la capacité supérieure inhérente. Le concept de vanne axiale permet de réduire les temps d’arrêt de processus et les coûts de maintenance.

Régulation précise et haut débit

Sa régulation extrêmement précise et ses réactions sans temps mort en font une vanne idéale pour pratiquement toutes les applications. La technologie hautement efficace et précise du servo-actionneur permet un positionnement d’une précision inégalée. Combinée à la variation de débit inégalée de la vanne de régulation axiale, elle offre un domaine de fonctionnement très vaste. La manœuvrabilité intégrale est améliorée par ailleurs grâce à un temps mort virtuel nul, la vanne étant actionnée dès le transfert d’une modification de signal. Le temps mort de la vanne est extrêmement faible comparé au temps de relaxation de la pression (Taup) de la constante du processus.

Consommation d’électricité la plus faible

L’intégration de l’actionneur électrique à l’intérieur de la vanne de régulation axiale à pression totalement équilibrée permet d’atteindre une consommation électrique extrêmement faible. Les tailles de vanne allant jusqu’à 24 pouces utilisent une alimentation de 48 V cc et nécessitent moins de 400 W (pendant le temps de course). Configuration électrique minimale requise pendant le mouvement et pratiquement nulle au repos et par conséquent, la vanne est le choix idéal pour les sites à distance, comme les sites à alimentation solaire ou ceux qui s’appuient sur une source d’alimentation sans interruption pour garantir la disponibilité. Cette conception novatrice, une première mondiale, porte à un niveau supérieur les atouts et les fonctionnalités déjà remarquables des vannes de régulation de débit Mokveld.

La vanne de régulation zéro émission Mokveld permet de respecter les réglementations internationales, le Domaine 1 du protocole sur les GES et de répondre aux ambitions des entreprises nécessitant un résultat de zéro émissions nettes.

La servotechnologie et la conception inhérente de la vanne permettent des courants de démarrage et des appels de courant en mouvement suffisamment faibles pour se connecter à votre dispositif actuel de secours. Mokveld est en mesure de fournir la solution complète y compris la batterie de secours.

Réduction des coûts d’exploitation (OPEX)

Comparée à toutes les autres vannes, ce modèle réduit considérablement l’effort du programme de détection et de réparation des fuites. Le nombre de voies de fuite à mesurer se limite aux connexions d’extrémité.

Son concept sans entretien permet de souder la vanne dans la ligne et même de l’utiliser dans des applications enterrées.

Diagnostic disponible

Afin de réduire davantage les coûts d’exploitation, le servo-actionneur électrique fournit en continu des données de diagnostic. Ces données peuvent servir à évaluer l’état de la vanne de régulation et à effectuer uniquement une maintenance prédictive.

Résumé produit

Désignation de type
Vanne de régulation zéro émission
Modèle
ZEV-R ….
Champ d’application
Tailles 6" - 24"
Classement
ASME classe 150 - 600
autres tailles et catégories sur demande
Alimentation électrique
48V cc
Autre source d’alimentation en option
200 - 400W en fonction de la taille
Alimentation à pile / solaire possible
Signal d’entrée
4-20 mA
Autre entrée en option
Prêt pour l’IIoT
Régulateur PID en option
Applications types
Stations de mesure et de régulation
Stations de mélange
La vanne zéro émission a atteint un niveau de maturité technologique TRL7 au site Gasunie à Beverwijk, Pays-Bas
La vanne zéro émission a atteint un niveau de maturité technologique TRL7 au site Gasunie à Beverwijk, Pays-Bas
Enlarge
Essais CEM de tous les composants avant l’essai sur le terrain
Essais CEM de tous les composants avant l’essai sur le terrain
Enlarge
Essai de vibration de la vanne zéro émission
Essai de vibration de la vanne zéro émission
Enlarge

Pouvons-nous aider?

Pour obtenir plus d’informations concernant ce produit, contactez-nous. En tant qu’experts en ingénierie de systèmes de vannes, nous offrons des services clientèle fiables et nous pouvons vous aider dans le dimensionnement et la sélection de vos vannes, l‘ingénierie des processus et l’aménagement des systèmes, ainsi que la budgétisation.

Caractéristiques spéciales

  • Régulateur PID intégré créant une boucle de « vanne de régulation automatique » avec transmetteur de pression (et point de réglage à distance si nécessaire).
  • Vanne et garnitures de conception personnalisées pour chaque application unique de régulation.
  • Cage conçue pour chaque utilisation spécifique afin de réduire autant que possible les nuisances tout en obtenant une capacité maximale au besoin.
  • Vaste gamme de garnitures haute capacité, à faibles nuisances et anti-cavitation.
  • Étanchéité du siège fiable FCI 70-2 Classe VI.
  • Prêt pour l’hydrogène (H2)
  • Adaptée à la régulation bi-directionnelle
